    • HLV855 | 立式加工中心
    （HPE系列）

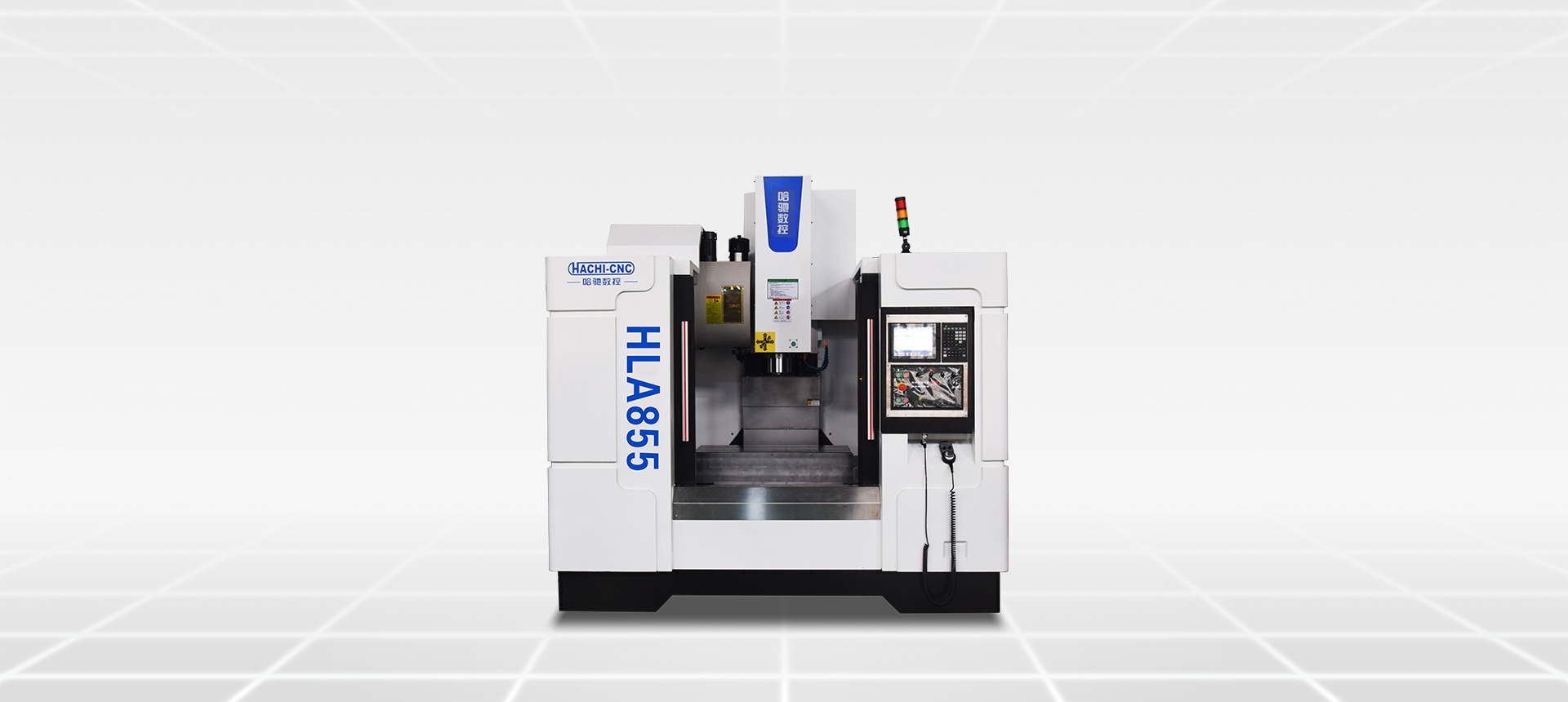

    HLA
    产品展示/下载
    产品参数

    • 设备介绍：本设备集铣削、钻孔和攻丝为一体的立式加工中心。

    • 配置简介：整机结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好，三轴采用进口C3级40#滚珠丝杆配合进口轴承与高精密锁紧螺正机床的运行精度，采用进口P级45#精密滚柱导轨，保证机床的加工刚性。

    • 应用领域：航天工业，汽车零件，机械领域的中小件加工。


    焊接床身 HLV855

    HLV 系列参数 HLV Series Technical Parameter Table



    		项目单位参数
    行程X轴mm800
    Y轴mm550
    Z轴mm550
    主轴鼻端到工作台端面距离mm120-670
    移动快移速度X/Y/Zm/min484836
    切削进给X/Y/Zmm/min150001500015000
    精度定位精度（全程）X/Y/Zmm0.0050.0050.005
    重复定位精度X/Y/Zmm±0.005/500±0.005/500±0.005/500
    主轴最高转速rpm12000
    主轴孔
    		锥度7/24 锥度NO.40
    主轴规格
    		BT40
    伺服功率三轴伺服马达功率X/Y/ZKW2.02.03.0
    主轴伺服马达功率KW7.5/15

    		项目单位参数
    刀库刀库形式
    		圆盘式
    刀柄规格
    		BT40
    刀具数量把24
    机械规格操作系统
    		FANUC/MITSUBISHI
    占地面积mm?约2400*2850*2820
    整机重量KG约5000


    焊接床身 HLV1160

    HLV 系列参数 HLV Series Technical Parameter Table



    		项目单位参数
    行程X轴mm1100
    Y轴mm600
    Z轴mm600
    主轴鼻端到工作台端面距离mm120-720
    移动快移速度X/Y/Zm/min484836
    切削进给X/Y/Zmm/min150001500015000
    精度定位精度（全程）X/Y/Zmm0.0050.0050.005
    重复定位精度X/Y/Zmm±0.005/500±0.005/500±0.005/500
    主轴最高转速rpm12000
    主轴孔
    		锥度7/24 锥度NO.40
    主轴规格
    		BT40
    伺服功率三轴伺服马达功率X/Y/ZKW3.03.03.0
    主轴伺服马达功率KW11/18.5

    		项目单位参数
    刀库刀库形式
    		圆盘式
    刀柄规格
    		BT40
    刀具数量把24
    机械规格操作系统
    		FANUC/MITSUBISHI
    占地面积mm?约3300*2620*3100
    整机重量KG约7200



    ×
