  • 高速龙门加工中心(HLD系列)

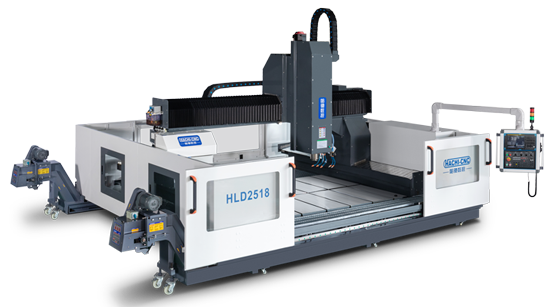

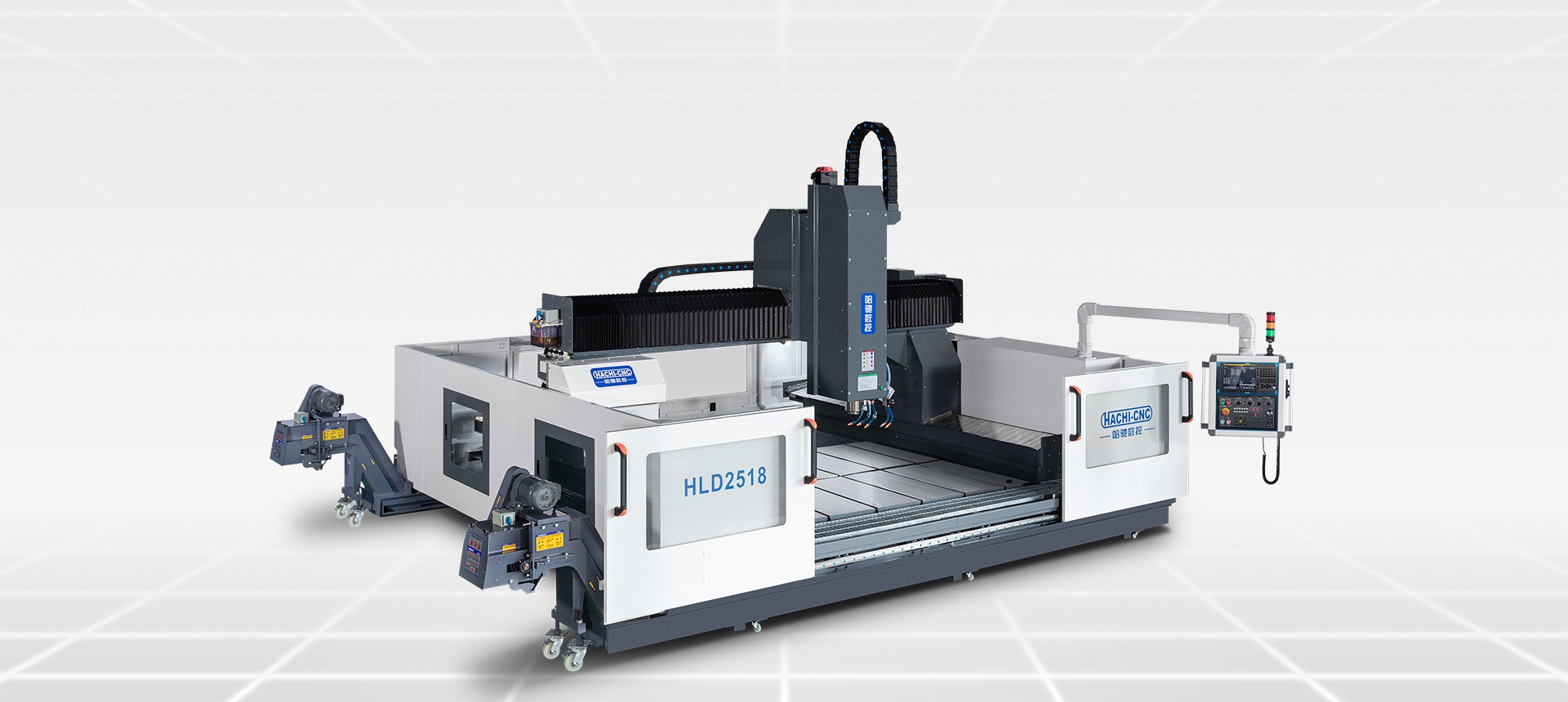

    (新能源汽车部件加工专用机型-HLD2518)

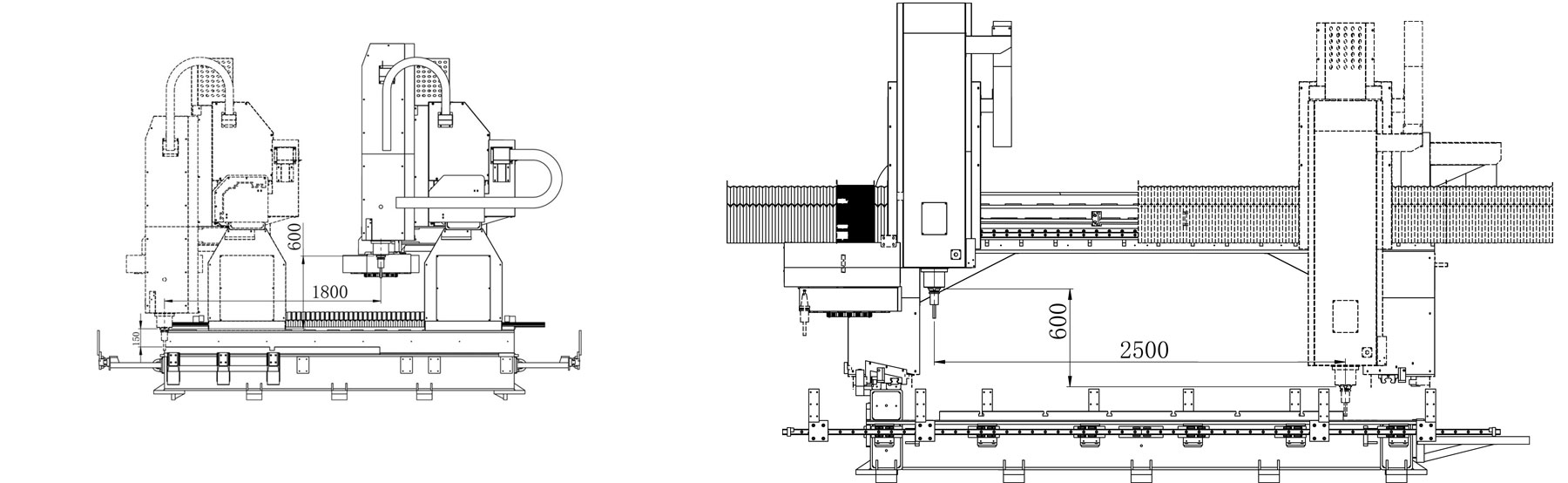

    HLD2518-画册行程图示-2
    产品参数
    • 设备介绍:本设备集铣削、钻孔、攻牙为一体的自动化复合型龙门加工中心,适合各种长度铜、铝和非金属的型材、板材加工。

    • 配置简介:使用120mm直径的BT40主轴,进口高端数控系统,配有自动排屑机。

    • 应用领域:新能源汽车电池托盘、板材类加工、轨道交通等。

    • 特点概述:新能源汽车部件加工专用,加工零件范围大,加工精度高、速度快,双排屑机设计便于排屑。


    HLD 2518 系列参数 HLD 2518 Series Technical Parameter Table

    项目单位参数
    行程X轴mm2500
    Y轴mm1800
    Z轴mm600
    主轴鼻端到工作台端面距离mm150
    移动快移速度X/Y/Zm/min505030
    切削进给X/Y/Zmm/min150001500015000
    精度定位精度(全程)X/Y/Zmm0.030.030.02
    重复定位精度X/Y/Zmm0.030.030.02
    主轴最高转速rpm12000
    主轴孔锥度7/24 锥度NO.40
    主轴规格
    BT40
    伺服功率三轴伺服马达功率X/Y/ZKW3.0+3.03.03.0
    主轴伺服马达功率KW7.5/15
    项目单位参数
    刀库刀库形式圆盘式
    刀柄规格BT40
    刀具数量24
    换刀时间(刀对刀)sec6
    拉钉形式45°
    润滑冷却润滑系统自动导轨油润滑装置
    冷却系统喷雾式/喷水式切削冷却系统
    动力电力KVA25(380V、50HZ)
    气源Mpa0.6-0.9
    机械规格操作系统FANUC/MITSUBISHI
    机床高度(Z轴正极限)mm约3000
    机床宽度(Y轴负极限)mm约5200
    整机长度mm约4800+1000
    占地面积mm?约4800+1000*5200
    整机重量KG约10500
    ×
